日本進口 TOYOSOKKI 東洋 小型壓力傳感器 TDC-DSE 額定容量1MPa～50MPa
2024-07-12 17:54:20
admin
壓力傳感器

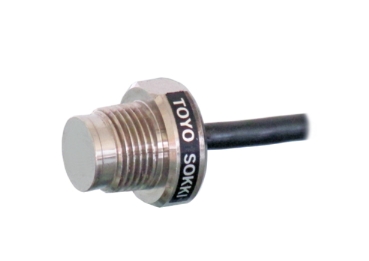

小型壓力傳感器TDC-DSE
精度±0.5%R.O。
額定容量1MPa～50MPa
尺寸外徑：φ24高度：21.5mm
材質不銹鋼
型號

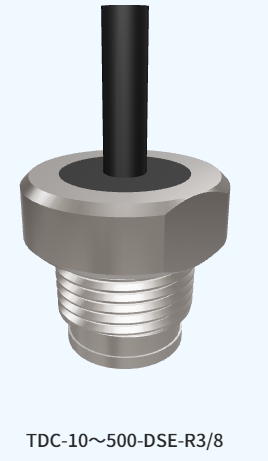

外形尺寸
式樣書
項目小型壓力傳感器TDC-DSE
1MPa～50MPa
額定輸出（R.O.）1mV/V【1MPa、2MPa】
1.5mV/V【5MPa～50MPa】
額定輸出誤差±20%
零平衡±10%R.O。
非線性±0.5%R.O。
滯后±0.5%R.O。
重復性±0.5%R.O。
零點溫度影響±0.05R。O./℃
輸出溫度影響±0.06 LOAD/℃
溫度補償范圍-10℃～+60℃
容許溫度范圍-20℃～+70℃
允許過載150%R.C。
推薦施加電壓5V
容許施加電壓10V
輸入端子間電阻350Ω±5Ω
輸出端子間電阻350Ω±5Ω
絕緣電阻1000MΩ（B/E DC50V）以上
電纜類型φ5、4芯屏蔽電纜前端柳線
電纜長度0.5米
本體材質不銹鋼
機械特性
| 型號 | 固有頻率（約） | 本體質量（約） |
|---|---|---|
| TDC-10-DSE | 29kHz | 30g |
| TDC-20-DSE | 38kHz | |
| TDC-50-DSE | 51kHz | |
| TDC-100-DSE | 62kHz | |
| TDC-200-DSE | 82kHz | |
| TDC-500-DSE | 102kHz |
電纜布線顏色
施加電壓+EXC+紅色
施加電壓-EXC-白色
輸出信號+SIG+綠
輸出信號-SIG-藍色
屏蔽罩黃色
-
