日本進口 TOYOSOKKI 東洋 高精度小型壓力傳感器 TDC-DSS/TDC-DSA 額定容量10MPa、20MPa
2024-07-12 17:48:20
admin
壓力傳感器

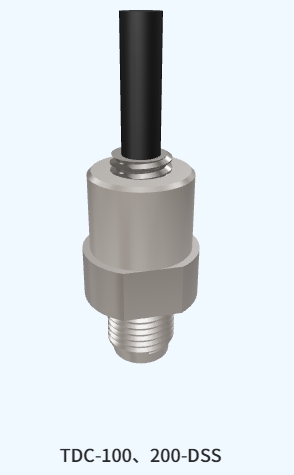

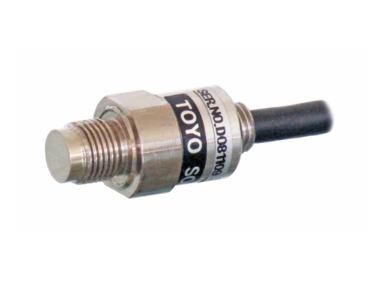

高精度小型壓力傳感器TDC-DSS、TDC-DSA
精度±0.5%R.O。
額定容量10MPa、20MPa
尺寸外徑：φ16高度：28mm
材質不銹鋼
型號
外形尺寸
式樣書
項目高精度小型壓力傳感器TDC-DSS
10MPa、20MPa
額定輸出（R.O.）0.6mV/V以上
零平衡±10%R.O。
非線性±0.5%R.O。
滯后±0.3%R.O。
重復性±0.2%R.O。
零點溫度影響±0.03R。O./℃
輸出溫度影響±0.03 LOAD/℃
溫度補償范圍-10℃～+50℃
容許溫度范圍-10℃～+60℃
允許過載150%R.C。
推薦施加電壓5V
允許施加電壓10V
輸入端子間電阻300Ω～400Ω
輸出端子間電阻300Ω～400Ω
絕緣電阻1000MΩ（B/E DC50V）以上
電纜類型φ5、4芯屏蔽電纜前端柳線
電纜長度0.5米
本體材質不銹鋼
機械特性
| 型號 | 固有頻率（約） | 本體質量（約） |
|---|---|---|
| TDC-100-DSS | 118kHz | 20g |
| TDC-200-DSS | 154kHz |
電纜布線顏色
施加電壓+EXC+紅色
施加電壓-EXC-白色
輸出信號+SIG+綠
輸出信號-SIG-藍色
屏蔽罩黃色
