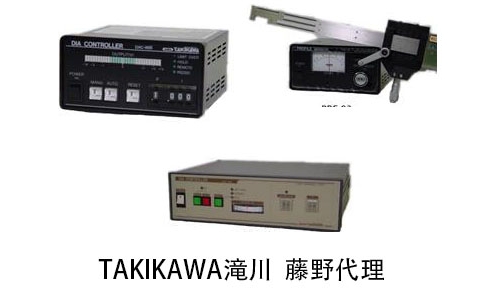

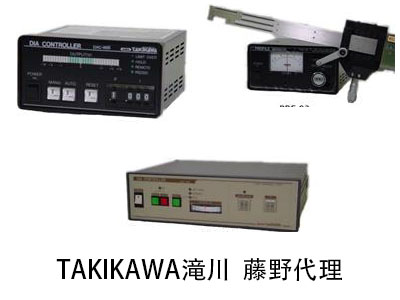

滝川 TAKIKAWA DAC 88控制器 DAC 88
我司，專業日本工業品源頭供應商。.. 滝川TAKIKAWA牌日本進口DAC+88控制器 型式 DAC-86B DAC-76A DAC+88 CADファイル ｄｘｆ ｄｘｆ ｄｘｆ ｐｄｆ ｐｄｆ ｐｄｆ 制御方式 P/I/SPEED 制御方式 遅延タイムステップ 制御方式 パラメータ設定 制御方式 自動立上げ
.
. 滝川TAKIKAWA牌日本進口DAC+88控制器 型式 DAC-86B DAC-76A DAC+88 CADファイル ｄｘｆ ｄｘｆ ｄｘｆ ｐｄｆ ｐｄｆ ｐｄｆ 制御方式 P/I/SPEED
制御方式 遅延タイムステップ
制御方式 パラメータ設定
制御方式 自動立上げ
機能 × × ○ 接続可能
外徑測定器 アナログ偏差出力があればOK 弊社製のみ 信
號
入
力
部 入力種類 外徑偏差入力、
速度電圧入力 外徑偏差入力 押出速度電圧、
引取速度電圧 絶縁 ○ ○ ○ 電圧範囲 外徑入力:DC±10V
速度入力:DC0～+10V 外徑入力:DC±10V 押出入力:DC0～+10V
引取入力:DC0～+10V 入力抵抗 200kΩ 200kΩ 200kΩ ゲイン選択 × 10µm/V～10mm/V
(10倍ステップ可変) × 信
號
出
力
部 出力種類 制御出力 制御出力 押出速度電圧、
引取速度電圧 出力方式 補正制御方式 補正制御方式 絶対制御方式 絶縁 ○ ○ ○ 電圧範囲 DC±10V DC±10V 各出力DC0～+10V 最大電流 DC±20mA DC±20mA 各出力DC0～+10mA 出力抵抗 6Ω以下 6Ω以下 各出力10Ω以下 リミット
電圧設定 ○ ○ ○ 設
定 項目 P、I アラームレベル、P システムデータ(11種)[*1]
作業データ(12種) プログラ
ミング機能 × × ○
(100通りのデータを記憶) 運転ボタン 手動/自動/リセット 手動/自動/リセット 手動/自動/立上/減速 外部運転入力 ○ ○ ○ 計尺パルス
信號 不要 必要
背面より距離等を設定
センサー用+12V電源內蔵 不要 メイン表示 LEDバーグラフにて
制御出力表示 アナログメータにて
制御出力表示 LCDにて設定値及び
運転狀態表示 RS-232C ○ × ○ タコジェネ
入力 × ○ × 電源 AC100～240V 50/60Hz フリー電源 消費電力 8VA以下 15VA以下 10VA以下 使用環境 溫度:0～45℃、濕度:30～85%(結露なきこと) 外形寸法
W×H×D[mm] 144×72×191 350×99×331 144×72×191 重量 約1.5kg 約3kg 約1.7kg [*1]バッテリーにてバックアップされ、設置時に一度設定すれば作業の度に設定する必要はありません
異形押出し制御システム仕様 PRFシリーズ 概要 プラスチック押出成形時、エッジセンサーを押出機の直後に設置し、押出されたプロファイルの基準値からのずれを非接觸計測し、押出機又は引取機を補正制御してプロファイル形狀を一定に保つ裝置です エッジ
センサー 方式 非接觸?赤外光ファイバー方式 PRF-10H
PRF-40H 測定領域 1mm×20mm(PRF-10H)、4mm×20mm(PRF-40H) 分解能 ±1µm 精度 ±5µm 使用溫度 300℃max 概略外形寸法 360(W)×45(H)×20(D)[mm] 重量 400g コント
ローラ 偏差表示 アナログメータ→
±0.5mm(PRF-10H)、±2mm(PRF-40H)
PRF-93 偏差出力 アナログ電圧→
±4V/±0.5mm(PRF-10H)、±4V/±2mm(PRF-40H) 上下限出力 多段設定可、接點出力 250V 1A 電源 AC100～240V 50/60Hz 10VA 概略外形寸法 144(W)×72(H)×191(D)[mm] 重量 1.5kg 制御ユニット DAC-86Bを使用(DAC-86Bの仕様參照) センサ取付金具 別途用意 CADファイル PRF-93 ?。洌? pdf
PRF-10H ?。洌妗 df
PRF-40H ?。洌妗 df
