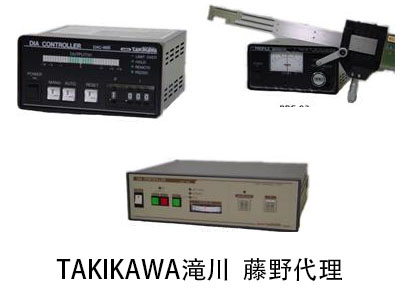

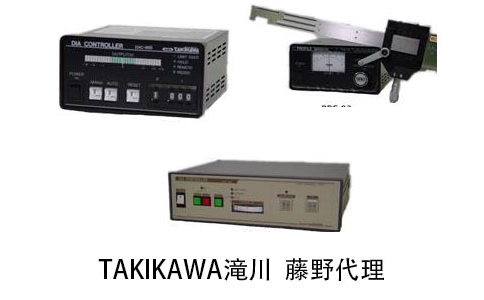

滝川 TAKIKAWA TM-1003W外徑凹凸測量?jì)x TM-1003W
我司，專業日本工業品源頭供應商。.. TM-1003W外徑凹凸測量?jì)x，日本滝川TAKIKAWA.供應TM-1100XY外徑凹凸檢測器，日本滝川TAKIKAWA.供應 細線用 型式 TM-503W TM-1100XY TM-1003W TM-1104W 外観寫真 Go Go Go Go CADファイル dxf 電源ユニッ
.
. TM-1003W外徑凹凸測量?jì)x，日本滝川TAKIKAWA.供應TM-1100XY外徑凹凸檢測器，日本滝川TAKIKAWA.供應 細線用 型式 TM-503W TM-1100XY TM-1003W TM-1104W 外観寫真 Go Go Go Go CADファイル
dxf
電源ユニット
（PW-01）
dxf
dxf dxf
電源ユニット
（PW-01）
dxf dxf
電源ユニット
（PW-01）
pdf pdf
電源ユニット
（PW-01）
pdf pdf 検出方向 3方向 2方向 3方向 4方向 測定方式 ダブルスリット赤外LED 投光式 適応ワーク外徑 φ0.02～3mm φ0.02～5mm 凹凸検出範囲 0.01～1mm 凹凸検出精度 最大設定値±1%以?xún)? スリット長 6mm 18mm 12mm 18mm スリット幅 0.1mm 0.5mm 線速[*1] 5m/分～2000m/分 1m/分～1500m/分 レコーダ出力 ±0.2V/0.1mm ±1V/0.1mm ±0.5V/0.1mm ±1V/0.1mm 警報出力 凹凸赤色LED點燈、リレー接點出力(AC250V 2A 抵抗負荷) 警報時間[*2] 0.1秒 0.5秒 0.1秒 0.5秒 周?chē)鞙囟? -5～50℃(結露なきこと) 電源[*3] DC±15V AC100V 50/60Hz DC±15V AC100V 50/60Hz 消費電力 5VA 10VA 5VA 10VA 概略外形寸法
(W×H×D[mm]) 150×140×40 260×265×60 150×140×40 350×280×55 重量 0.8kg 2.5kg 1kg 5kg
＊ 中線対応品?。y定物徑：Φ0.1～35mm）
中線用 型式 TM-3001W TM-3002W TM-3004W TM-3008W TM-3016W 外観寫真 Go Go Go Go Go CAD
ファイル ｄｘｆ ｄｘｆ ｄｘｆ ｄｘｆ ｄｘｆ pdf pdf pdf pdf pdf 検出方向 1方向 2方向 4方向 8方向 16方向 測定方式 ダブルスリット赤外LED 投光式 適応ワーク外徑 φ0.1～35mm 凹凸検出範囲 0.05～10mm 凹凸検出精度 最大設定値±1%以?xún)? スリット長 48mm スリット幅 1mm 線速[*1] 1m/分～1500m/分 レコーダ出力 ±0.1V/0.1mm(各軸毎) 警報出力 凹凸赤色LED點燈、リレー接點出力(AC250V 2A 抵抗負荷) 警報時間[*2] 0.5秒 周?chē)鞙囟? -5～50℃(結露なきこと) 電源[*3] AC100V 50/60Hz 消費電力 5VA 10VA 10VA 20VA 40VA 概略外寸
(W×H×D) 260×90
×41mm 260×260
×60mm 370×335
×60mm 370×335
×120mm 370×335
×240mm 重量 1.5kg 3kg 6kg 12kg 24kg
＊ 太線対応品?。y定物徑：Φ0.1～60mm）
太線用 型式 TM-4001 TM-4002 TM-4004 TM-4008 TM-4016 外観寫真 Go Go Go Go Go CAD
ファイル ｄｘｆ ｄｘｆ ｄｘｆ ｄｘｆ ｄｘｆ pdf pdf pdf pdf pdf 検出方向 1方向 2方向 4方向 8方向 16方向 測定方式 シングルスリット白色タングステンランプ投光式 適応ワーク外徑 φ0.1～60mm 凹凸検出範囲 0.15～10mm 凹凸検出精度 最大設定値±2%以?xún)? スリット長 70mm スリット幅 1.5mm 線速[*1] 1m/分～1000m/分 レコーダ出力 ±0.1V/0.1mm(各軸毎) 警報出力 LED點燈(凹:黃色 / 凸:赤色) リレー接點出力(AC250V 2A 抵抗負荷 凹凸別々に出力) 警報時間[*2] 0.5秒 周?chē)鞙囟? -5～50℃(結露なきこと) 電源[*3] AC100V 50/60Hz 消費電力 10VA 20VA 30VA 60VA 120VA 概略外寸
(W×H×D) 540×160
×100mm 640×560
×160mm 807×674
×136mm 807×674
×272mm 807×680
×424mm 重量 7kg 25kg 38kg 76kg 152kg
＊ 極太線対応品（測定物徑：Φ1mm～80mm、1～130mm）
極太線用 型式 TM-6004 TM-6008 TM-7003 TM-7009 TM-7012 外観寫真 Go Go Go Go Go CAD
ファイル ｄｘｆ ｄｘｆ ｄｘｆ ｄｘｆ ｄｘｆ pdf pdf pdf pdf pdf 検出方向 4方向 8方向 3方向 9方向 12方向 測定方式 シングルスリット白色タングステンランプ投光式 適応ワーク外徑 φ1～80mm φ1～130mm 凹凸検出範囲 0.2～10mm 凹凸検出精度 最大設定値±2%以?xún)? スリット長 90mm 140mm スリット幅 1.5mm 線速[*1] 0.3m/分～500m/分 レコーダ出力 ±0.1V/0.1mm(各軸毎) 警報出力 LED點燈(凹:黃色 / 凸:赤色) リレー接點出力(AC250V 2A 抵抗負荷 凹凸別々に出力) 警報時間[*2] 0.5秒 周?chē)鞙囟? -5～50℃(結露なきこと) 電源[*3] AC100V 50/60Hz 消費電力 30VA 60VA 30VA 90VA 120VA 概略外寸
(W×H×D) 720×660
×153mm 720×660
×306mm 990×930
×125mm 990×930
×375mm 990×930
×500mm 重量 38kg 76kg 40kg 120kg 160kg [*1]凹凸の高さにより、線速範囲が変わります
[*2]オプションでホールドさせることも可能です
[*3]オプションでAC200V電源仕様も可能です
この他にTM-6020(20軸)、TM-7012(12軸)等の多軸対応製品、並列多本走行用TM-1000S-8chも用意できます
