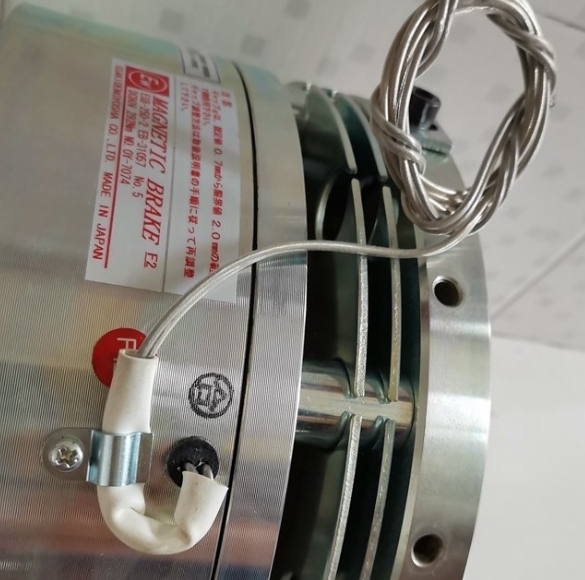

OSAKI 大崎 電磁制動器 ESB-115 直流制動器
2025-06-13 18:18:29
admin
電磁制動器
ESB-80
ESB-100
ESB-115
特征
小，高扭矩，高響應
因為它是干燥的多板，所以它的尺寸很小，并且提供了極大的制動扭矩。
安靜的行為
由于它是直流制動器，因此沒有不平衡或沖擊，也沒有大型啟動電流流量。
健壯的結構
該結構非常強大，可以承受嚴厲的使用，并且彈簧式類型可確?？煽康牟僮?。機械壽命是100萬次。
長壽和輕松維護
摩擦板使用一個特殊的面，可以長壽，對摩擦的調整很少，并且易于維護。通過旋轉間隙調整螺釘可以輕松執行縫隙調整。
易于安裝在電機上
它可以輕松安裝在通用通用電動機上，從而易于用作制動電機。
可以手動釋放
如果您想在發生停電時釋放制動器，則該結構可以通過將電樞通過田間的兩個孔螺母螺栓固定，從而輕松釋放電樞。
主要特征和規格
| 格式 | esb- | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 80 | 100 | 115 | 135 | 165 | 190 | 220 | 250 | ||
| 額定扭矩 | NM | 3.0 | 7.5 | 17.5 | 35 | 75 | 150 | 300 | 600 |
| 吸 | 電壓DC-V | 90 | 180 | ||||||
| 當前DC-A | 0.17 | 0.28 | 0.37 | 0.94 | 1.16 | 1.68 | 1.90 | 2.31 | |
| 抓住 | 電壓DC-V | 90 | |||||||
| 當前DC-A | 0.17 | 0.28 | 0.37 | 0.47 | 0.58 | 0.84 | 0.95 | 1.15 | |
| 動力消耗（20℃，穩態） | w | 15.7 | 25.1 | 33.5 | 42.4 | 52.3 | 75.7 | 85.2 | 103.9 |
| 線圈電阻（在20℃） | ω | 518 | 323 | 242 | 191 | 155 | 107 | 95 | 75 |
| 允許功率（以1500R/min 50％ED） | w | 30.2 | 46.6 | 68.6 | 99.6 | 194.4 | 219.7 | 406.7 | 511.2 |
| 允許工作量（以1500R/min 50％ED） | J/min | 1812年 | 2796 | 4116 | 5976 | 11664 | 13182 | 24402 | 30672 |
| 調節差距 | 毫米 | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | 0.7 | 0.7 |
| 限制差距 | 毫米 | 0.7 | 0.7 | 0.7 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| 允許工作量直到差距調整 | ×10 6 j | 12.4 | 22.5 | 29.3 | 169.6 | 263.8 | 326.4 | 398.4 | 519.5 |
| 允許的總工作 | ×10 6 j | 100 | 180 | 234 | 430 | 560 | 1040 | 2050 | 2670 |
| 最大安全旋轉速度 | r/min | 1800 | |||||||
| 機械壽命 | 100萬次 | ||||||||
| 重量 | 公斤 | 1.2 | 2.5 | 3.6 | 5.8 | 11.0 | 16.3 | 25.0 | 36.5 |
| 電源 | 高清100m | HD-111M 3 | |||||||
| 環境溫度 | -20℃至40℃（但不是凝結） | ||||||||
筆記
絕緣E類
初始扭矩是額定扭矩的50-60％。
特殊規格如下：如果您正在尋找雇用，請與我們聯系。
1）不同電壓規格
2）低噪聲規格（ESB-135至250符號k） 3）高耐用性規格
（ESB-100至250符號v） 4）
使用手動釋放設備（ESB-100至165符號LM，ESB-190至250符號h）5 d）使用示例：使用密封蓋施加連續功率時。
