日本 SIGMAKOKI 紫外物鏡 (PFL-UV-AG) PFL-10-UV-AG-A / PFL-20-UV-AG-A 激光脈沖寬度：10ns
2024-07-26 09:55:20
admin

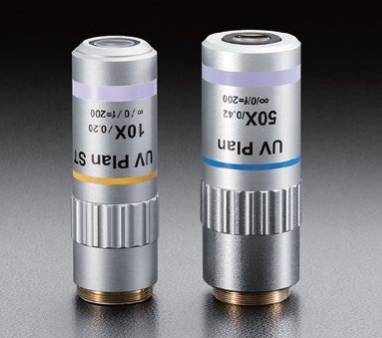

紫外物鏡 (PFL-UV-AG)
該物鏡可用于使用YAG雙波（532nm）和四波（266nm）脈沖激光器的加工設備。
在可見光和紫外激光波長下都抑制了色差，實現了高透過率。
它具有長工作距離 (WD) 并可校正場曲，使您能夠獲得一直到視場邊緣的自然觀察圖像。
這是一款具有無限遠校正功能的物鏡，可用于同軸觀察系統、激光引入光學系統等。
也可用于觀察紫外光。
激光強度（參考值） 0.09 J/cm 2 (266nm)、0.2J/cm 2 (532nm)
(激光脈沖寬度：10ns，重復頻率：20Hz)
PFL-UV-AG 規格
| 型號 | 物鏡名稱 | 倍率 | 焦距 | NA | 工作距離WD | 分辨率(λ=550nm) | 焦點深度 (λ=550nm) | 實際視野（φ24目鏡） | 實際視野（1/2”CCD） | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|
| PFL-10-UV-AG-A | Plan UV 10x | 10倍 | 20mm | 0.20 | 13.5mm | 1.38μm | ±6.9μm | φ2.4mm | 0.48×0.64mm | 0.30kg |
| PFL-20-UV-AG-A | Plan UV 20x | 20倍 | 10mm | 0.36 | 15.1mm | 0.76μm | ±2.1μm | φ1.2mm | 0.24×0.32mm | 0.35kg |
| PFL-50-UV-AG-A | Plan UV 50x | 50倍 | 4mm | 0.42 | 12.0mm | 0.65μm | ±1.6μm | φ0.48mm | 0.10×0.13mm | 0.41kg |
| PFL-80-UV-AG-LC00-A | Plan UV 80x | 80倍 | 2.5mm | 0.55 | 10.0mm | 0.5μm | ±0.9μm | φ0.3mm | 0.06×0.08mm | 0.35kg |
紫外物鏡 / PFL-80-UV-AG-LC00-A
該物鏡可用于使用YAG雙波（532nm）和四波（266nm）脈沖激光器的加工設備。
在可見光和紫外激光波長下都抑制了色差，實現了高透過率。
細節
?工作距離（WD）長，并且校正了場曲，可以在直至視場邊緣的位置獲得自然的觀察圖像。
?可用于同軸觀察系統、激光引入光學系統等的無限遠校正物鏡。
?也可用于觀察紫外光。
?激光強度（參考值） 0.09 J/cm 2 (266nm)、0.2J/cm 2 (532nm) 激光脈沖寬度：10ns、重復頻率：20Hz
其他信息
有害物質限制指令 是的
C.E. 不
CAD數據 DXF、STP、IGES、SAT
指導
?備有固定物鏡支架（LHO-26 ）。
?如果要將物鏡固定在十字移動支架上，請聯系我們的銷售代表。
?作為激光加工用鏡筒，我們提供帶同軸照明（ OUCI）的觀察裝置和激光引入用二向色塊（DIMC ）。
請注意
?使用激光加工物鏡時，請將入射光束直徑(1/e 2 )擴大至瞳孔直徑的一半左右。如果輸入光束太窄，將無法獲得小的聚焦光斑。此外，激光的高能量密度可能會損壞物鏡。
?使用物鏡進行激光加工時，物鏡表面可能會被加工顆粒污染。請確保足夠的工作距離（WD）或插入薄保護玻璃，以防止物鏡變臟。
?放大倍率是使用f=200mm成像鏡頭時的值。當與其他制造商的顯微鏡鏡筒一起使用時，放大倍率可能會有所不同。要找到實際的放大倍率，請檢查您所使用的鏡筒中成像鏡頭的焦距，并計算成像鏡頭的焦距與物鏡焦距的比率。
NA 0.55
實際視場角（φ24目鏡） φ0.3mm
實際視野（圖像傳感器1/2型） 0.06×0.08毫米
物鏡名稱 MPlan UV 80x
瞳孔直徑 φ2.8mm
工作距離 WD 10毫米
使用波長 266納米、532納米
質量 0.35公斤
焦距f 2.5毫米
焦深（λ=550nm） ±0.9μm
倍率 80次
分辨率（λ=550nm） 0.5μm
