負載單元放大器

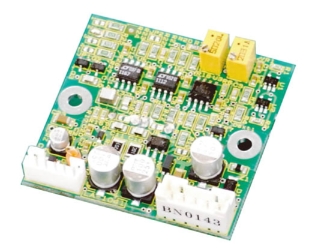

小型負載傳感器放大器LA-1041
小型
模擬輸出0～±5V輸出
尺寸外形：44mm×45mm
高度：20.6mm
無選項
前面板顯示及配線連接
規格
施加電壓、信號設定放大部
施加電壓DC5V±5%（根據跳線設定可變更為2.5V±5%）
輸出電流22mA以內
施加電壓5V時：可連接350Ω型負載單元1點施加電壓2.5V時：可連接120Ω型或350Ω型負載單元1點
通過零點調整±15%以上（相對于5V額定輸出）、14旋轉型微調
靈敏度調整0.3～2.2mV/V的輸入信號（跨距量）可設定為0～5V
14通過旋轉型微調器調整及4檔跳線切換（帶焊錫）
RANGE-1：1.1～2.2mV/V
RANGE-2：0.7～1.2mV/V
RANGE-3：0.45～0.8mV/V
RANGE-4：0.3～0.5mV/V
基準靈敏度：EXC=5V、0～1mV/V為0～5V、Gain=1000倍
輸出信號0～±5V電壓信號（負載電阻2kΩ）輸入信號為0.6mV/V以上，可輸出±10V
非線性±0.1%F。S.
可通過切斷頻率約100Hz（-3dB）跳線設定變更為2Hz（-3dB）
溫度系數零點：±0.01%F。S./℃（基準靈敏度方面。EXC=2.5V為2倍）
靈敏度：±0.01%F。S./℃ max
綜合
電源穩定性±0.05F。S.（電源電壓變動±10%以內）
電源電壓DC24V±10%
功耗100mA typ
使用溫度?濕度范圍0～+40℃，20～85%RH無結露
質量約30g
