日本一手價格 TOYOSOKKI 東洋 非旋轉型扭矩傳感器 LTMS/LTM 尺寸外徑φ80
2024-07-13 10:33:17
admin
轉矩傳感器

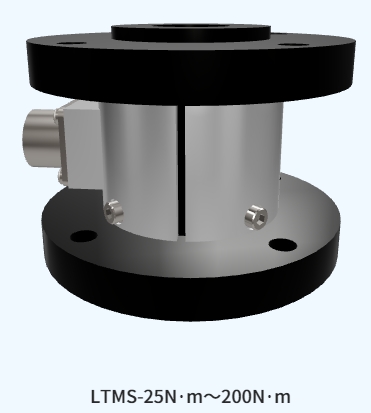

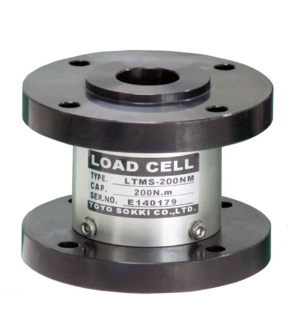

非旋轉型扭矩傳感器
LTMS
精度±0.2%R.O。
額定容量25N?m～200N?m
尺寸外徑：φ80高度：61mm
材質鋁、特殊合金鋼
型號
外形尺寸
式樣書
項目非旋轉型扭矩傳感器LTMS
25N?m～200N?m
額定輸出（R.O.）1.5mV/V
額定輸出誤差±1%
零平衡±10%R。O.
非線性±0.2%R。O.
滯后±0.2%R。O.
重復性±0.1%R。O.
零點溫度影響±0.01%R。O./℃
輸出溫度影響±0.01%LOAD/℃
溫度補償范圍-10℃～+60℃
容許溫度范圍-20℃～+70℃
允許過載150%R。C.
推薦施加電壓10V
容許施加電壓15V
輸入端子間電阻350Ω～420Ω
輸出端子間電阻350Ω±10Ω
絕緣電阻1000MΩ（B/E DC50V）以上
電纜類型φ5、4芯屏蔽電纜
前端連接器PRC03-12A10-7M
電纜長度3m
本體材質鋁【25N?m、50N?m】
特殊合金鋼【100N?m～200N?m】
本體質量約380g【25N?m、50N?m】
約920g【100N?m～200N?m】
電纜布線顏色
施加電壓+EXC+A：紅色
施加電壓-EXC-C：白色
輸出信號+SIG+D：綠色
輸出信號-SIG-B：藍色
屏蔽罩：黃色
